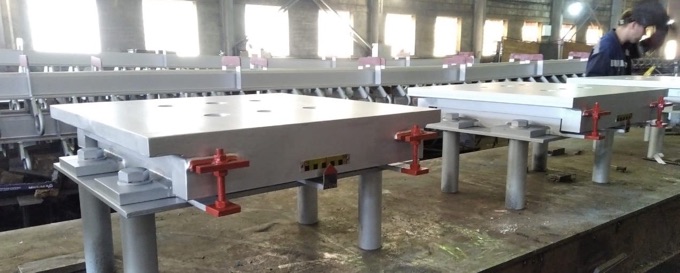

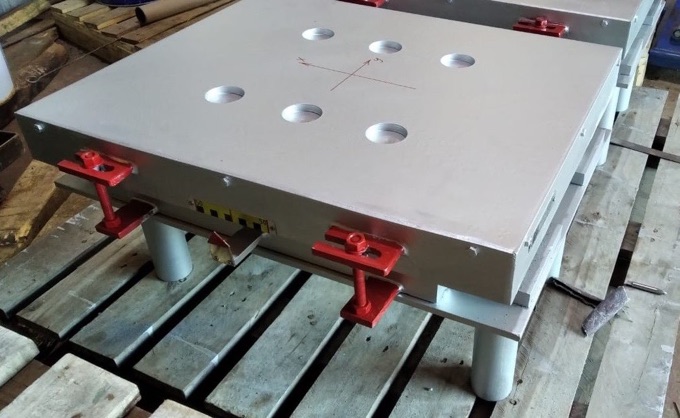

СФЕРИЧЕСКИЕ ОПОРНЫЕ ЧАСТИ ДШР СФОЧ
Сферические опорные части ДШР-СФОЧ являются элементами конструкции, обеспечивающими передачу вертикальной нагрузки и поворот по 3м осям.

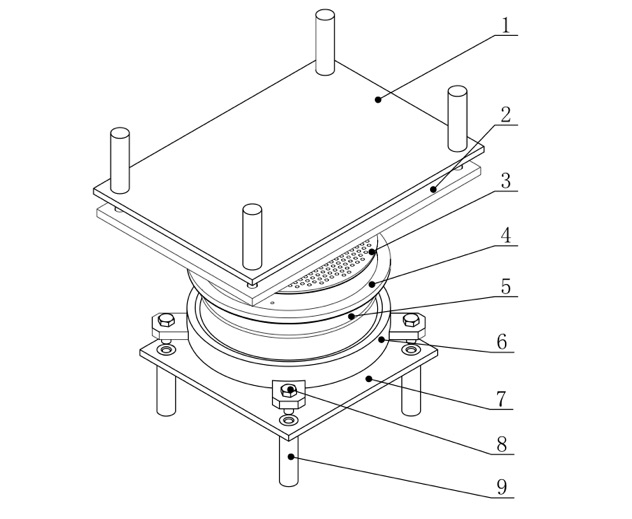

1- Верхняя анкерная плита 2-Верхняя плита ОЧ 3-Материал скольжения 4-Сферический балансир
5-Материал скольжения 6-Постель балансира 7-Нижняя анкерная плита 8-Болты 9-Анкерная гильза

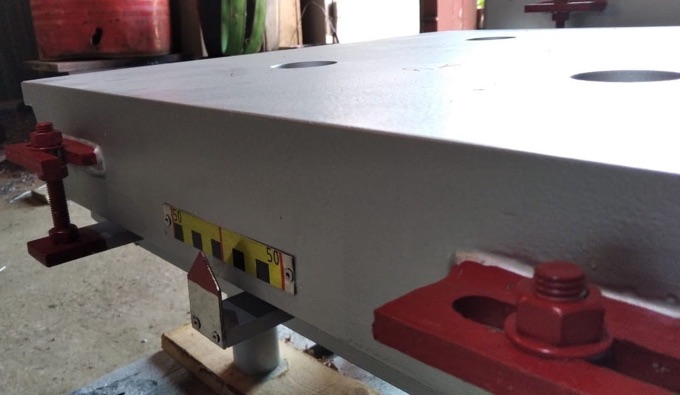

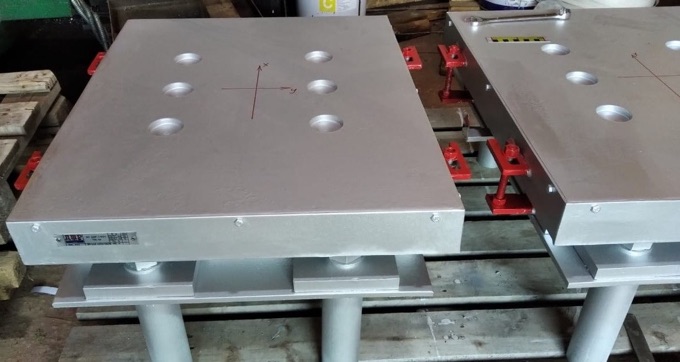

По степени подвижности опорные части различаются на неподвижные (Н СФОЧ), Линейно-подвижные (Л СФОЧ), Линейно-подвижные в поперечном направлении (ЛП СФОЧ) и всесторонне-подвижные (ВП СФОЧ).
Для неподвижных и линейно-подвижных сферических опорных частей стандартного исполнения, воспринимаемая горизонтальная нагрузка составляет 10% от максимальной вертикальной нагрузки.
За счет использования в конструкции шарового сегмента, изготовленного из нержавеющей стали имеют существенно более высокий срок службы, чем опорные части с хромированным шаровым сегментом. Срок службы опорных частей ДШР СФОЧ – не менее срока службы пролетного строения.
Сферические опорные части ДШР-СФОЧ применяются на искусственных сооружениях, в зданиях, в том числе в сейсмических районах.
Только за последние годы ООО «ДШР» осуществило поставку сферических опорных частей для ряда крупных объектов транспортной инфраструктуры и городских общественных сооружений г. Москвы, среди них Северо-Восточная Хорда (СВХ), Москвариум на ВДНХ, Теннисный центр в Лужниках.
Северо-Восточная Хорда

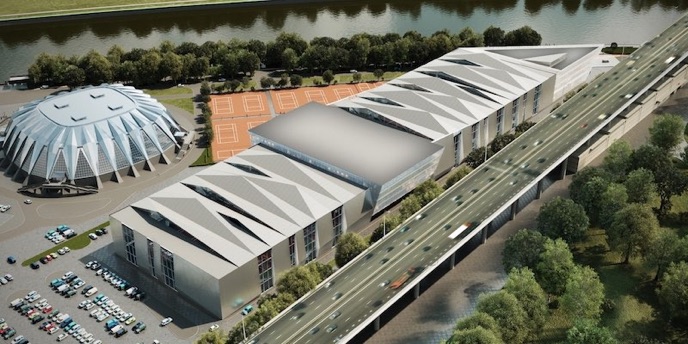

Теннисный клуб в Лужниках

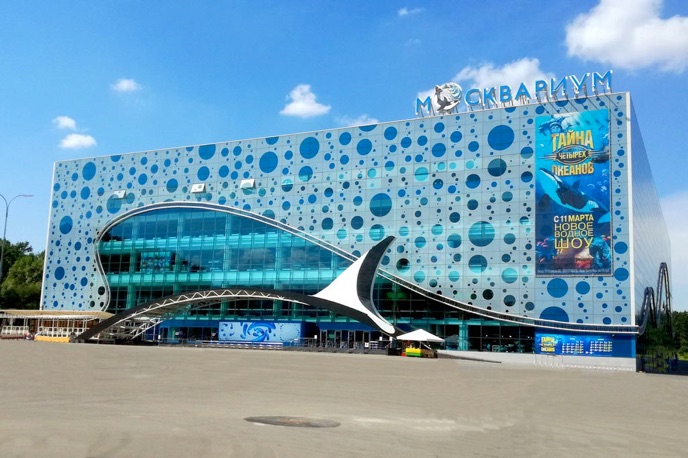

Москвариум на ВДНХ

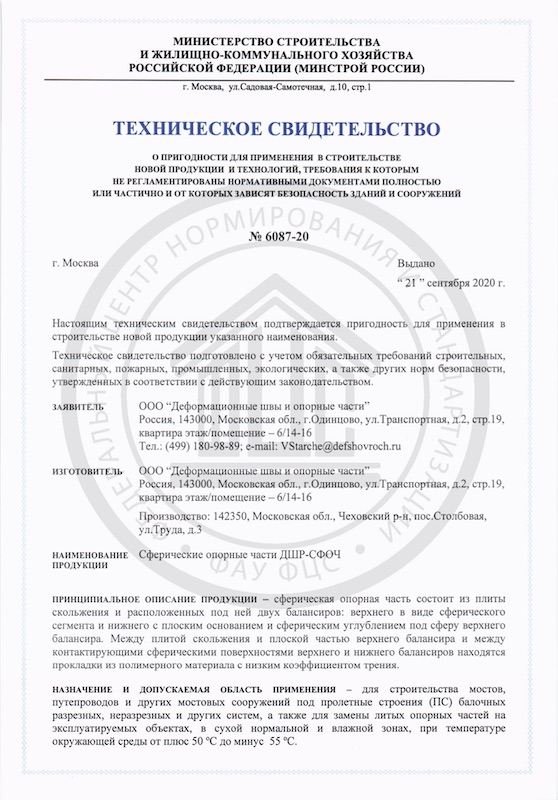

Конструкции ДШР-СФОЧ прошли экспертизу в ФАУ «ФЦС», на основании которой было получено Техническое Свидетельство Минстроя РФ на применение данной продукции в строительстве на территории Российской Федерации.
Каталог основных типоразмеров сферических опорных частей ДШР СФОЧ доступен в разделе Документация. В каталоге указаны типоразмеры конструкций с максимальной опорной реакцией до 12000 кН и перемещениями до +/-150мм.
Размеры и чертежи конструкций с нагрузкам превышающими 12000 кН могут быть направлены Вам по запросу.
